MACTECH 韶陽／區域光柵／AIC區域型安全光柵
產品特色
1. 厚度僅18mm薄型光柵內置光學鏡片設計: 節省
空間、提升運作及距離、強化偵測能力。
2. 快速M8接頭- 省工時。
3. 指示燈號完全對應: 更方便查看光柵狀態。
4. 短路過電流及鎖死偵測，提高安全可靠性。
5. 提供光柵保護蓋選配件
規格
|
項目 |
規格 |
|
輸入電源 |
DC24V(範圍18～26V) |
|
消耗電流 |
接收器最大 0.1A / 發射器平均 0.1A(瞬間 0.2A) |
|
光軸間距 |
40 mm |
|
偵測能力 |
Ø45 mm |
|
運作距離 |
3M |
|
有效光圈角度 |
Max. ±3°(運作距離 3m 以上時) |
|
回應時間 |
4～32ms |
|
光源 |
紅外線LED (850 nm) |
|
OSSD輸出 |
接收端提供PNP接點兩組，發射端提供NPN/PNP共用接點 |
|
最大負載 MAX. 80mA |
|
|
保護電路 |
逆電流保護/輸出短路保護/防燒毀鎖死 |
|
外殼顏色 |
銀 |
|
使用環境溫度 |
15～40℃ (室內) |
|
使用環境溼度 |
35～65%RH (無冷凝) |

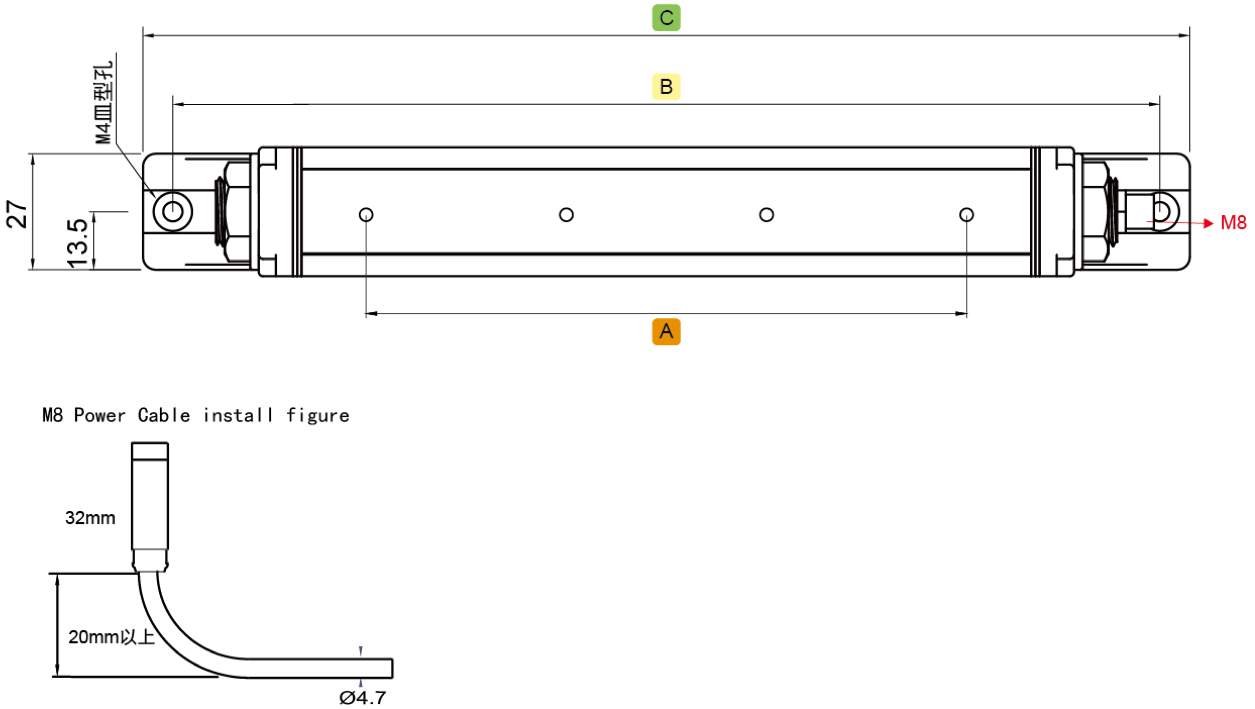

外觀尺寸
單位: mm
|
型號 |
運作距離 |
光軸數目 |
A |
B |
C |
|
偵測區 |
安裝間距 |
總長 |
|||
|
AIC-04 |
0.1～3M |
4 |
120 |
220 |
234 |
|
AIC-06 |
6 |
200 |
300 |
314 |
|
|
AIC-08 |
8 |
280 |
380 |
394 |
|
|
AIC-10 |
10 |
360 |
460 |
474 |
|
|
AIC-12 |
12 |
440 |
540 |
554 |
|
|
AIC-14 |
14 |
520 |
620 |
634 |
|
|
AIC-16 |
16 |
600 |
700 |
714 |
|
|
AIC-18 |
18 |
680 |
780 |
794 |
|
|
AIC-20 |
20 |
760 |
860 |
874 |
|
|
AIC-22 |
22 |
840 |
940 |
954 |
|
|
AIC-24 |
24 |
920 |
1020 |
1034 |
|
|
AIC-26 |
26 |
1000 |
1100 |
1114 |
|
|
AIC-28 |
28 |
1080 |
1180 |
1194 |
|
|
AIC-30 |
30 |
1160 |
1260 |
1274 |
|
|
AIC-32 |
32 |
1240 |
1340 |
1354 |
★ AIC-22～AIC-32 為訂單生產
